Płyta tłumiąca zwalniacza hydraulicznego FAST do ciężarówki Shacman

Płyta tłumiąca zwalniacza hydraulicznego FAST do ciężarówki Shacman to element montażowy i ochronny dostarczony przez firmę Skyond i wyprodukowany w naszym zakładzie w Chinach. Ta płyta tłumiąca jest przeznaczona do pneumatycznego proporcjonalnego zaworu sterującego w układach zwalniaczy hydraulicznych FAST, powszechnie spotykanych w ciężkich samochodach ciężarowych Shacman, w tym w seriach X5000, X6000 i M3000S, a także innych marek wyposażonych w zwalniacze FAST, takie jak Sinotruk HOWO, Yutong i Yaxing. Płytkę tłumiącą zwalniacza montuje się bezpośrednio na zespole korpusu zaworu sterującego, zabezpieczając zawór proporcjonalny regulujący ciśnienie powietrza wpływającego do miski olejowej zwalniacza. Ta kontrola ciśnienia określa przepływ oleju do komory roboczej, co z kolei reguluje moment hamowania. Zużyta lub brakująca płytka tłumiąca powoduje przedostawanie się nadmiernych wibracji do precyzyjnego zaworu, co prowadzi do nieprawidłowego hamowania, opóźnionego włączania lub całkowitej awarii zaworu. Zastąpienie jej płytką tłumiącą zwalniacza przywraca stabilną pracę zaworu i stałą siłę hydrauliczną, co zapewnia bezpieczniejsze zwalnianie pojazdu.

Zalety produktu

Zabezpiecza zawór proporcjonalny przed wibracjami.

Hydrauliczna płyta tłumiąca zwalniacza FAST do ciężarówki Shacman mocno utrzymuje elektromagnetyczny zawór proporcjonalny na korpusie zaworu zwalniacza. Zapobiega to ruchom zaworów lub zniekształceniom sygnału spowodowanym wibracjami na drodze i podskakiwaniem pojazdu, zapewniając spójną reakcję zwalniacza na polecenia kierowcy.

Wydłuża żywotność podzespołów.

Pochłaniając energię wstrząsów i wibracji, zanim dotrze ona do zaworu proporcjonalnego, płyta tłumiąca zmniejsza zużycie wewnętrznych elementów zaworu, takich jak suwak, sprężyny i solenoidy. Przekłada się to na dłuższe okresy międzyobsługowe i mniejszą liczbę wymian zaworów w całym okresie eksploatacji pojazdu.

Kompozytowa konstrukcja metalowo-gumowa.

Stalowa płyta zapewnia sztywne mocowanie i precyzyjne ustawienie zaworu, a połączona warstwa gumy pochłania wibracje o wysokiej częstotliwości. Ta zintegrowana konstrukcja eliminuje potrzebę stosowania oddzielnych wsporników montażowych i izolatorów, upraszczając montaż zaworu i redukując potencjalne punkty awarii.

Zachowuje główne zalety hamowania zwalniacza.

Stabilny zawór proporcjonalny umożliwia zwalniaczowi zapewnienie pełnego potencjału hamowania bez zużycia, stałej wydajności bez utraty ciepła oraz zmniejszonego obciążenia hamulców zasadniczych i opon. Dla operatorów flot oznacza to niższe koszty konserwacji i mniejsze zużycie paliwa.

Bezpośrednia wymiana OEM.

Otwory montażowe, grubość płyty i wymiary całkowite odpowiadają specyfikacjom oryginalnego sprzętu. Instalacja nie wymaga modyfikacji korpusu zaworu ani otaczających go elementów.

Kluczowe dane techniczne

Jaka jest rola tłumienia?

Hydrauliczna płyta tłumiąca zwalniacza FAST do ciężarówki Shacman spełnia trzy podstawowe funkcje w układzie sterowania zwalniaczem:

Bezpieczny montaż. Płytka mocno przykręca elektromagnetyczny zawór proporcjonalny do korpusu zaworu zwalniacza. To mechaniczne mocowanie zapobiega przesuwaniu się lub poluzowywaniu zaworu pod wpływem wibracji pojazdu, utrzymując dokładne ustawienie pomiędzy zaworem a jego połączeniami pneumatycznymi i elektrycznymi.

Tłumienie drgań.Zintegrowana warstwa gumy pochłania i rozprasza energię uderzeń i wibracji z nawierzchni i układu napędowego. Bez tego tłumienia wibracje przenosiłyby się bezpośrednio na wewnętrzne elementy zaworu, szpulę, sprężyny i solenoidy, powodując przedwczesne zużycie, nieprawidłową reakcję lub całkowitą awarię.

Ochrona integralności sygnału.Izolując zawór od wibracji, płyta tłumiąca zwalniacza zapobiega przedostawaniu się fałszywych sygnałów lub zniekształceń sygnału do elektronicznej jednostki sterującej. Zawór proporcjonalny wykorzystuje precyzyjne sygnały elektryczne z ECU do regulacji ciśnienia powietrza. Odbijanie styków wywołane wibracjami lub przerywane połączenia mogą powodować błędną interpretację położenia zaworu przez ECU, co prowadzi do nieprawidłowego zastosowania momentu hamowania.

Dla kierowcy oznacza to przewidywalną, liniową reakcję hamowania we wszystkich trybach pracy zwalniacza, od funkcji zjazdu ze stałą prędkością po tryby pełnego hamowania.

O konstrukcji produktu

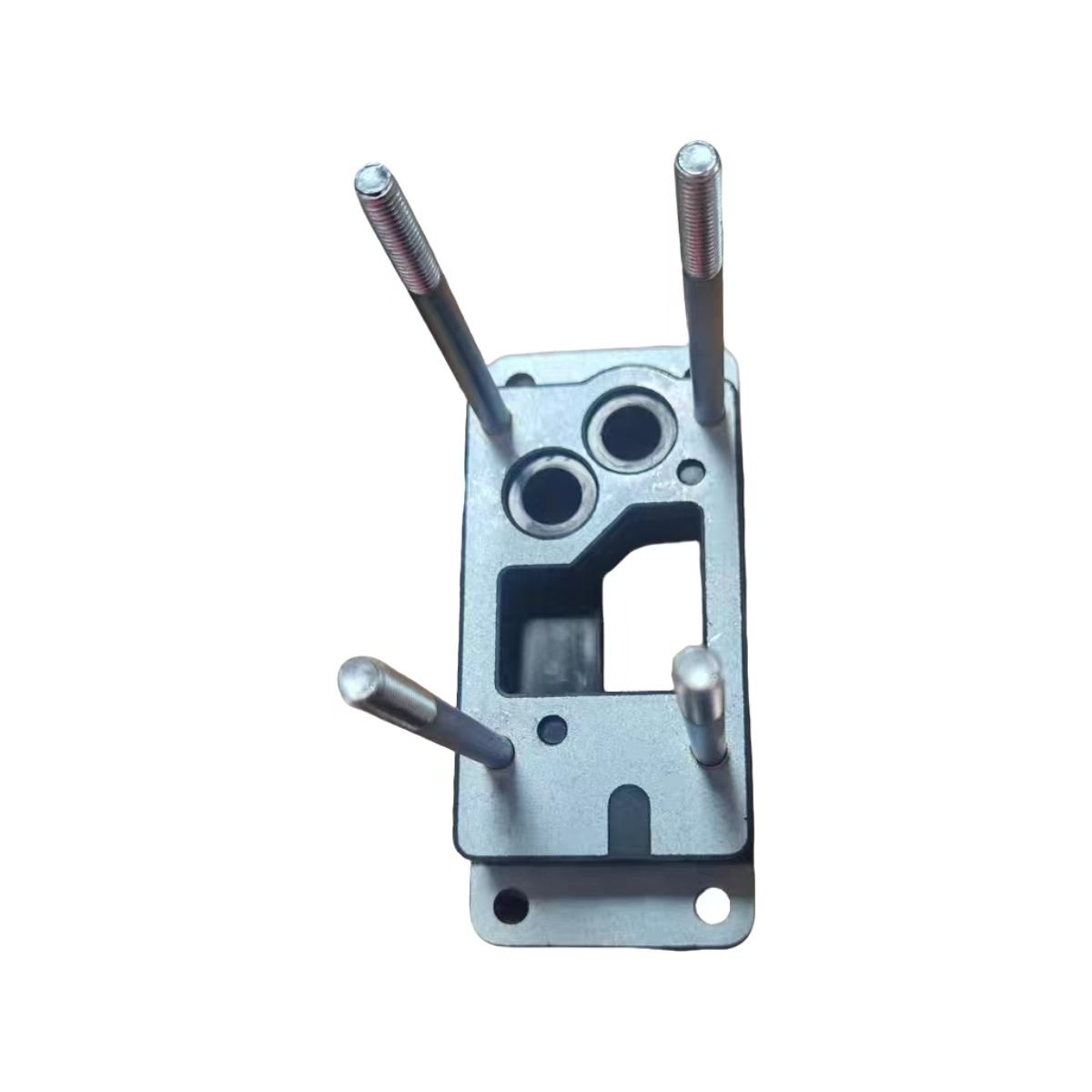

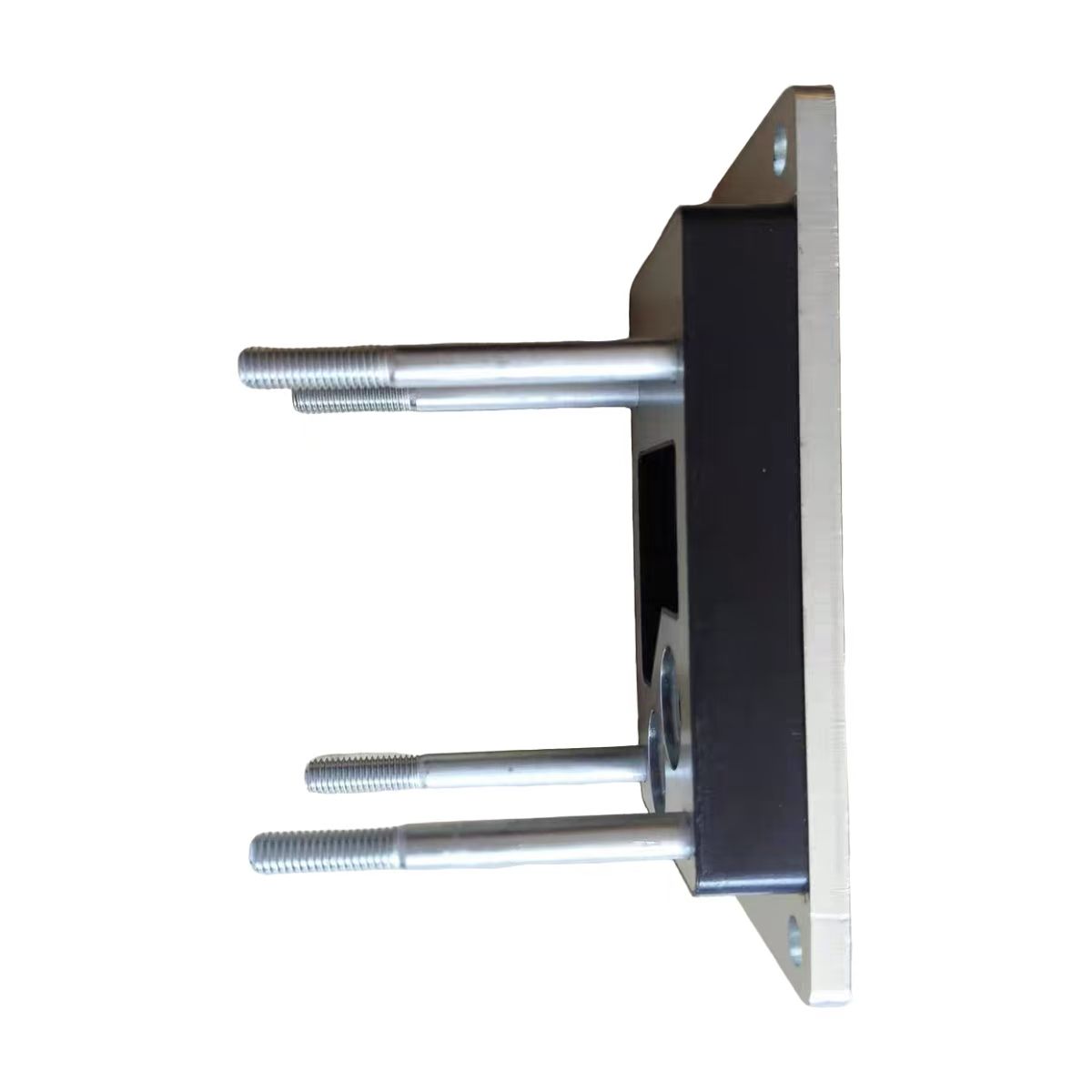

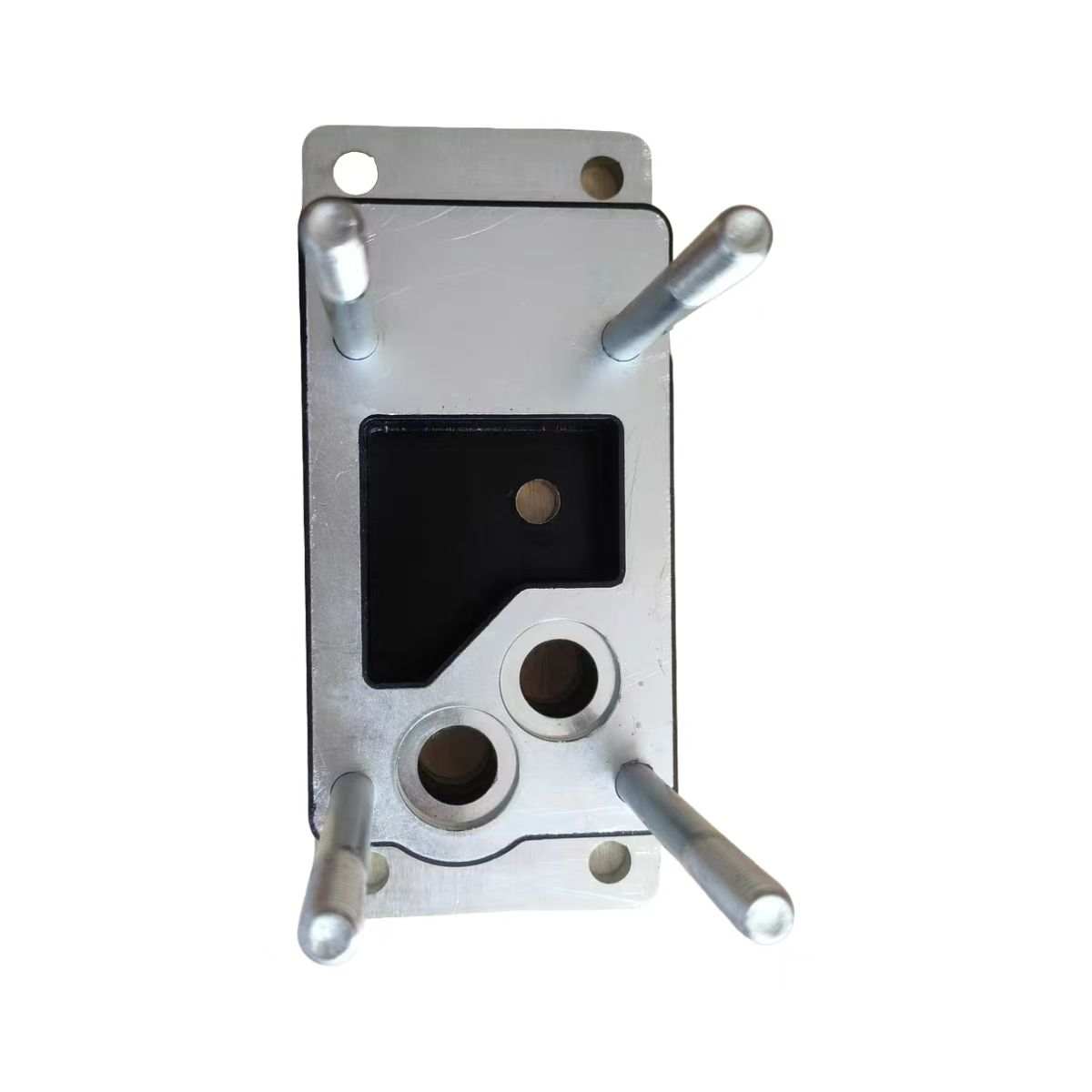

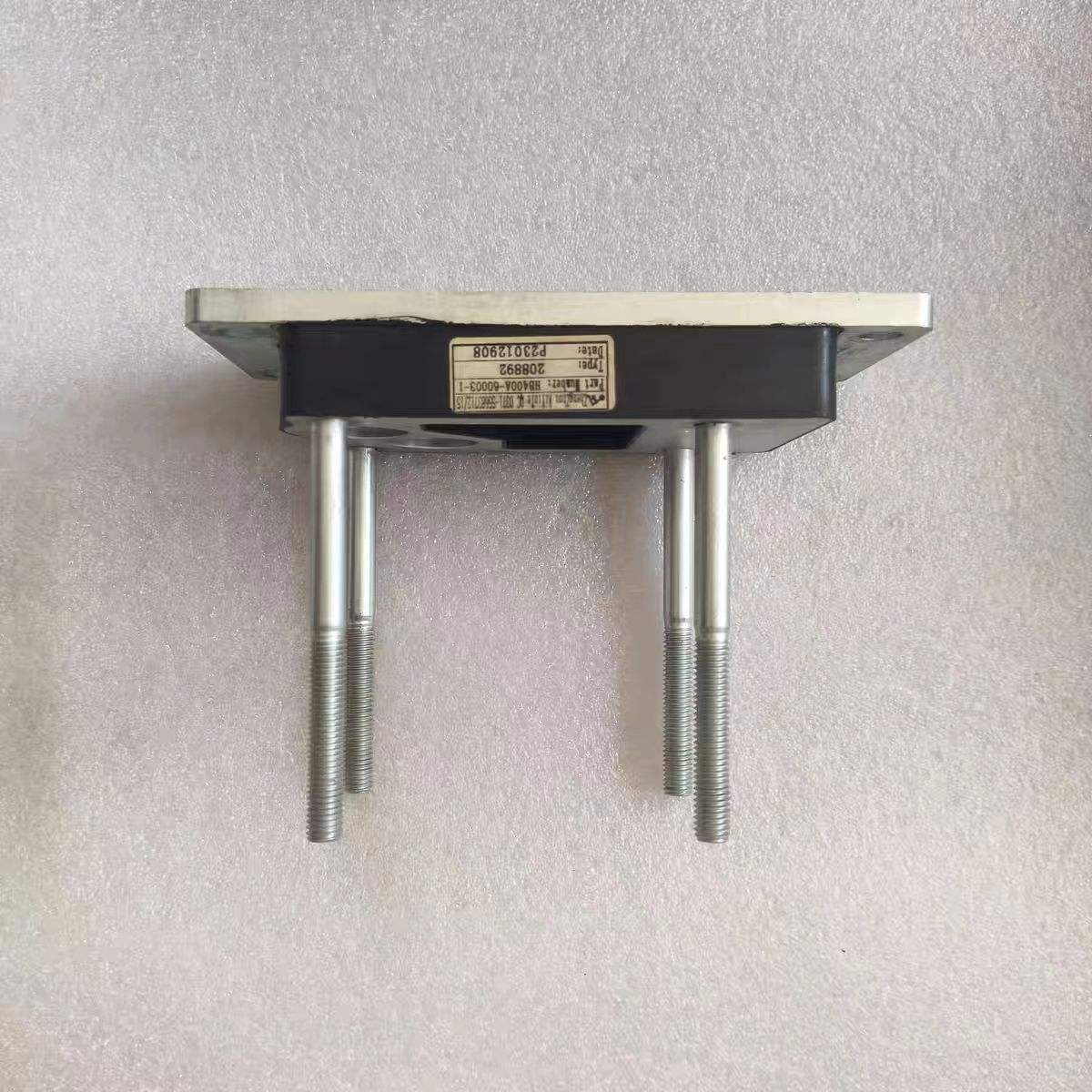

Ta płyta tłumiąca zwalniacz ma konstrukcję kompozytową: płytę ze stali węglowej Q235 połączoną z gumową warstwą tłumiącą.

Płyta ze stali węglowej Q235.Ta stal konstrukcyjna zapewnia sztywność niezbędną do bezpiecznego montażu zaworu proporcjonalnego. Jest odporny na zginanie i odkształcenia pod wpływem sił docisku śrub mocujących i obciążeń wibracyjnych pochodzących z pojazdu. Stalowa płytka utrzymuje precyzyjną orientację zaworu względem korpusu zaworu, zapewniając, że połączenia pneumatyczne i elektryczne pozostają wyrównane.

Gumowa warstwa tłumiąca.Warstwa elastomeru pochłania energię wibracji o wysokiej częstotliwości i przekształca ją w ciepło, które jest rozpraszane przez płytkę. Ta mieszanka gumowa została opracowana tak, aby zachować właściwości tłumiące w całym zakresie temperatur występujących podczas eksploatacji ciężkich pojazdów ciężarowych, od zimnego rozruchu w zimie po utrzymujące się ciepło z układu zwalniacza podczas długich zjazdów.

Zaleta konstrukcji kompozytowej.Łącząc metal i gumę w jedną całość, płyta tłumiąca zapewnia zarówno montaż konstrukcyjny, jak i izolację drgań w jednym kompaktowym elemencie. Eliminuje to potrzebę stosowania oddzielnych wsporników montażowych i gumowych izolatorów, upraszczając montaż zaworu i redukując potencjalne punkty awarii.

Kompatybilne modele zwalniaczy i zastosowania w pojazdach

Płyta tłumiąca zwalniacza hydraulicznego FAST do ciężarówki Shacman jest kompatybilna z pełną gamą modeli zwalniaczy hydraulicznych FAST:

1. FH400B (połączenie szeregowe). Montowany w jednej linii ze skrzynią biegów, odpowiedni do pojazdów, w których przestrzeń pozwala na montaż szeregowy.

2. FH240B. Kompaktowy model z połączeniem szeregowym do zastosowań o niższej mocy.

3. FHB320B (połączenie równoległe). Montowany wzdłuż przekładni, zachowując interfejs przystawki odbioru mocy (PTO).

4. FHB400B. Model z połączeniem równoległym o większej wydajności.

Te modele zwalniaczy są montowane fabrycznie lub przez dealera w:

1. Shacman X5000, X6000, M3000S i inne ciężkie ciężarówki Shacman

2. Seria Sinotruk HOWO

3. Autobusy i autokary Yutong i Yaxing

4. Inne marki pojazdów użytkowych stosujące zwalniacze FAST

Dla warsztatów i operatorów flot płyta tłumiąca zwalniacza stanowi pojedynczą jednostkę SKU, która obejmuje wiele modeli zwalniaczy i zastosowań pojazdów, upraszczając zarządzanie zapasami.

Instalacja i konserwacja

Wymiana płytki tłumiącej zwalniacza wymaga dbałości o szczegóły:

Zalecany profesjonalny montaż

Prace polegają na demontażu korpusu zaworu sterującego zwalniaczem. Zalecamy, aby wymianę dokonał technik posiadający doświadczenie w serwisowaniu zwalniaczy FAST.

Specyfikacja momentu obrotowego

Śruby mocujące należy dokręcić podanym momentem obrotowym za pomocą klucza dynamometrycznego. Nadmierne dokręcenie może spowodować uszkodzenie korpusu zaworu lub płytki tłumiącej; niedokręcenie umożliwia ruch i wibracje.

Sprawdź powiązane komponenty

Po wymontowaniu zaworu sprawdź sam zawór proporcjonalny pod kątem uszkodzeń. Sprawdź uszczelkę typu O-ring pod kątem twardości, pęknięć lub odkształceń i wymień w razie potrzeby.

Test działania po instalacji

Po ponownym montażu przetestuj zwalniacz we wszystkich trybach pracy ze stałą prędkością i na każdym etapie hamowania, aby potwierdzić normalną siłę hamowania i brak wycieków powietrza lub oleju.

Większość instalacji może zostać wykonana przez doświadczonego technika w czasie krótszym niż jedna godzina.

Jak Skyond kontroluje i testuje jakość?

Każda płyta tłumiąca zwalniacza hydraulicznego FAST do ciężarówki Shacman dostarczana przez firmę Skyond jest sprawdzana przed wysyłką:

Weryfikacja wymiarowa.Położenie otworów montażowych, grubość i wymiary całkowite płyty są sprawdzane pod kątem specyfikacji OEM, aby zapewnić prawidłowe dopasowanie.

Integralność połączenia gumowego. Warstwa gumy jest sprawdzana pod kątem prawidłowego połączenia z płytą stalową, bez pustych przestrzeni i oddzieleń.

Wykończenie powierzchni.Płyta stalowa jest sprawdzana pod kątem zadziorów, ostrych krawędzi lub korozji, które mogłyby mieć wpływ na instalację lub żywotność.

Próbne testowanie. Losowe próbki z każdej partii poddawane są testom ściskania i wibracji w celu sprawdzenia skuteczności tłumienia.

Zaawansowana produkcja w Skyond

Skyond posiada nowoczesny zakład produkcyjny wyposażony w precyzyjne maszyny i zautomatyzowane linie produkcyjne. Nasza fabryka jest w stanie wyprodukować płytkę tłumiącą zwalniacza hydraulicznego FAST do ciężarówki Shacman i inne precyzyjne komponenty zgodnie ze stałymi standardami jakości.

Precyzyjna obróbka CNC. Nasz sprzęt CNC obsługuje cięcie i kształtowanie elementów metalowych zgodnie z dokładnymi specyfikacjami. W przypadku płyty tłumiącej zapewnia to dokładne położenie otworów montażowych, stałą grubość płyty i właściwe dopasowanie do korpusu zaworu. Dokładność wymiarowa bezpośrednio wpływa na łatwość montażu i zdolność płyty do utrzymywania współosiowości zaworu w przypadku wibracji.

Zautomatyzowany montaż i kontrola jakości. Zautomatyzowane procesy redukują błędy ludzkie i zapewniają stałą jakość wykonania w całej serii produkcyjnej. Każda partia przechodzi kontrolę na wielu etapach, od weryfikacji surowca po testowanie gotowego produktu.

Dedykowana linia do klejenia gumy. Gumowa warstwa tłumiąca jest łączona z płytą stalową za pomocą kontrolowanych procesów, które zapewniają odpowiednią przyczepność bez pustych przestrzeni i rozwarstwień. Ta integralność wiązania ma kluczowe znaczenie dla tłumienia drgań płyty przez cały okres jej użytkowania.

Sprzęt testujący. Narzędzia pomiarowe o wysokiej dokładności i testery elektryczne weryfikują działanie produktu w symulowanych warunkach pracy. Losowe próbki z każdej partii poddawane są testom ściskania i wibracji, aby potwierdzić, że właściwości tłumienia odpowiadają specyfikacjom.

Zdolność produkcyjna. Nasz zakład obsługuje produkcję na dużą skalę w celu realizacji zamówień masowych przy zachowaniu stałej jakości. W przypadku operatorów flot i firm handlowych wymagających przesyłek masowych możemy odpowiednio skalować produkcję.

Globalna dostawa i logistyka

Skyond eksportuje do Rosji, Azji Środkowej, Azji Południowo-Wschodniej, Afryki, Ameryki Południowej i innych regionów. Nasz zespół logistyczny zajmuje się:

1. Załadunek kontenera z odpowiednim zabezpieczeniem, aby zapobiec uszkodzeniom w transporcie

2. Dokumentacja celna zapewniająca sprawną odprawę

3. Trasa do głównych portów w celu zapewnienia wydajnej wysyłki międzynarodowej

Większość normalnych zamówień na płytę tłumiącą zwalniacza hydraulicznego FAST do ciężarówki Shacman jest wysyłana w ciągu 7-45 dni po potwierdzeniu płatności. Dla klientów o regularnych wymaganiach możemy zorganizować zaplanowane wysyłki lub utrzymywać zapasy w magazynach spedytora w celu szybszej dostawy.

Często zadawane pytania

P1: Które numery części odpowiadają tej płycie tłumiącej?

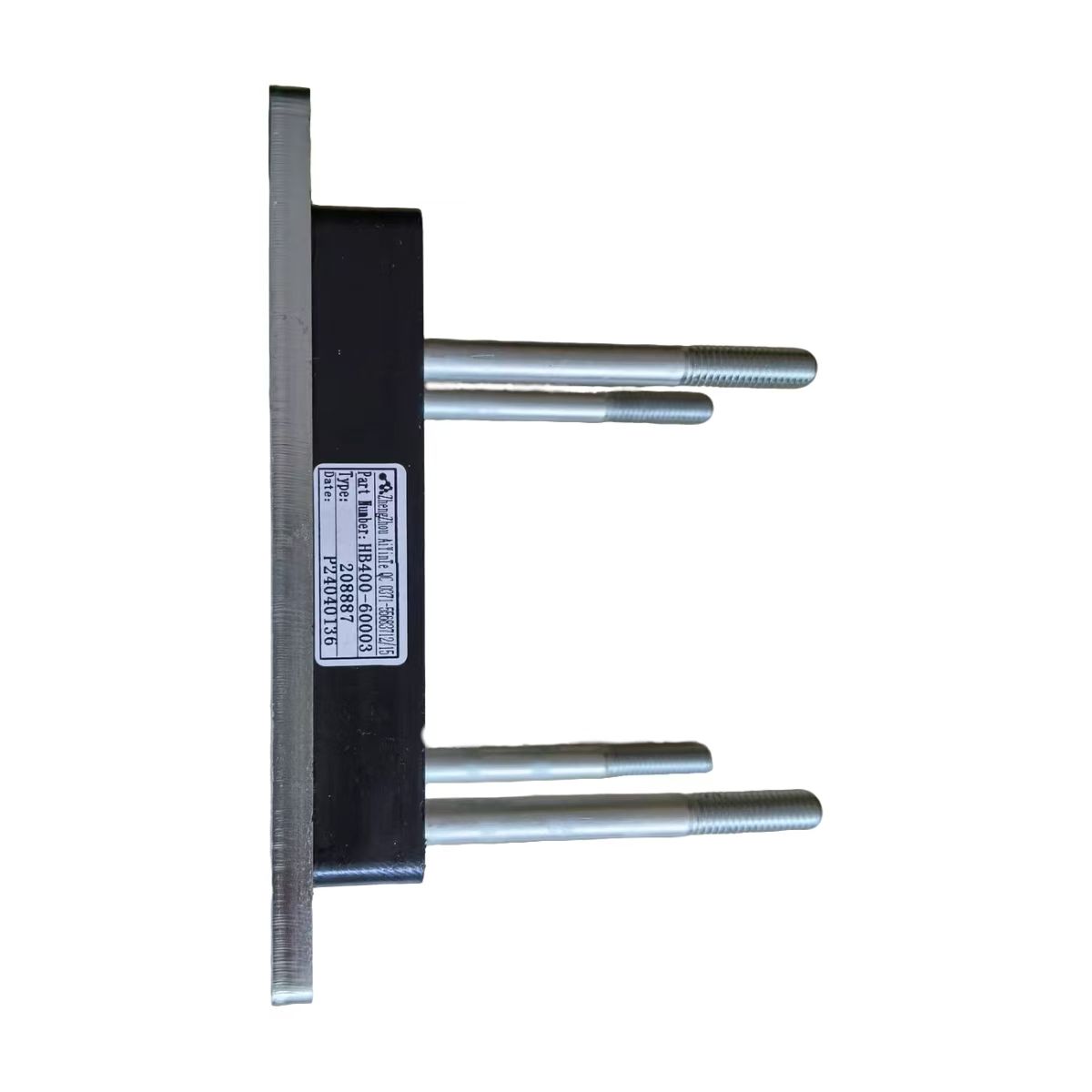

Płyta tłumiąca jest dostępna jako HB400-60003 i HB400-60002. Kompletny zespół zaworu proporcjonalnego z płytką tłumiącą to HB400-60001.

P2: Jak mogę sprawdzić, czy ta płyta tłumiąca pasuje do mojej ciężarówki?

Sprawdź model zwalniacza na tabliczce identyfikacyjnej na korpusie zwalniacza. Zgodne modele to FH400B, FH240B, FHB320B i FHB400B. Alternatywnie, podaj numer VIN swojego pojazdu swojemu dostawcy w celu dokładnego dopasowania w katalogu części elektronicznych FAST lub Shacman.

P3: Co powinienem wymienić wraz z płytką tłumiącą?

Sprawdź zawór proporcjonalny pod kątem uszkodzeń. Sprawdź uszczelkę typu O-ring pod kątem starzenia lub zużycia i w razie potrzeby wymień ją.

P4: Czy mogę to zainstalować samodzielnie?

Prace dotyczą korpusu zaworu sterującego zwalniaczem. Zalecamy instalację przez technika z doświadczeniem w serwisowaniu zwalniaczy FAST, aby zapewnić prawidłowy moment obrotowy i testowanie działania.
