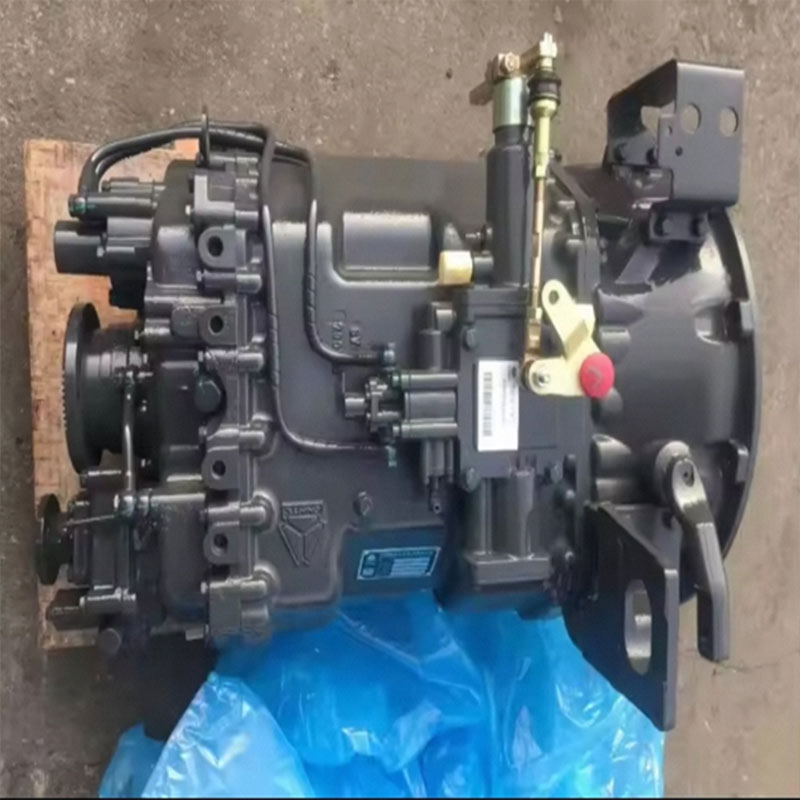

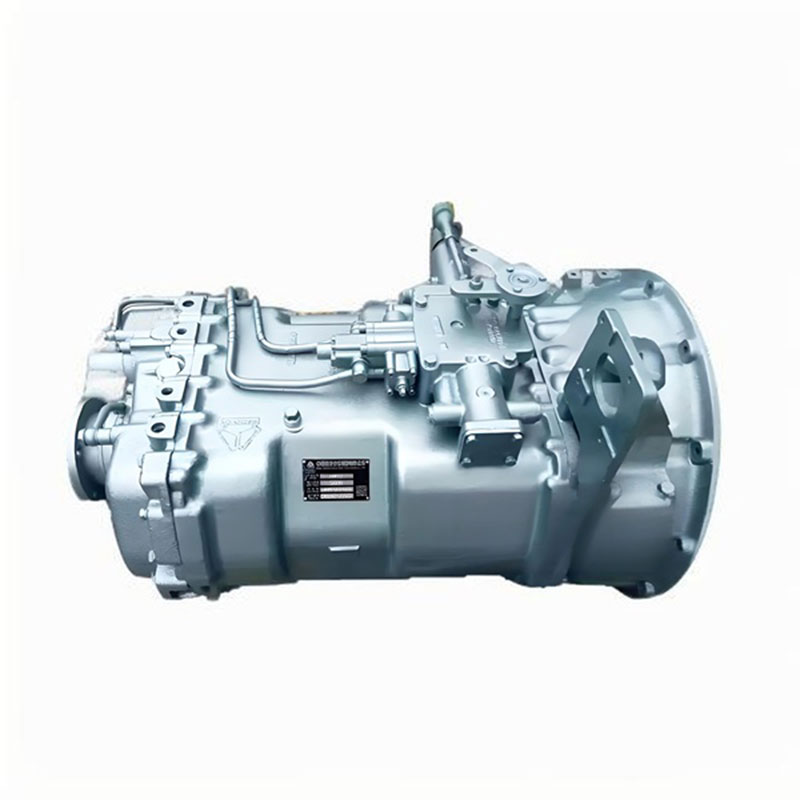

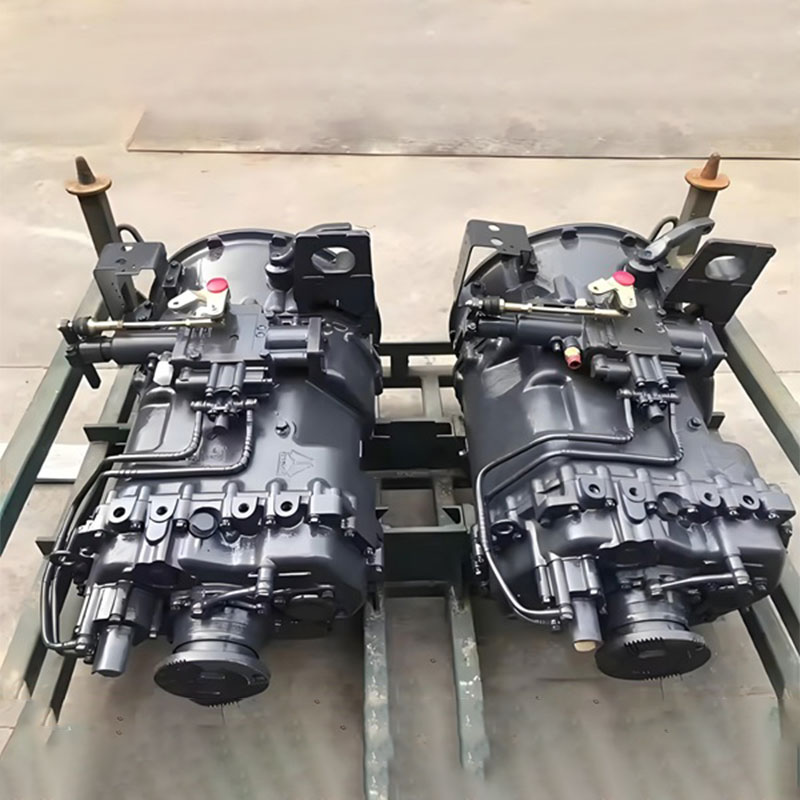

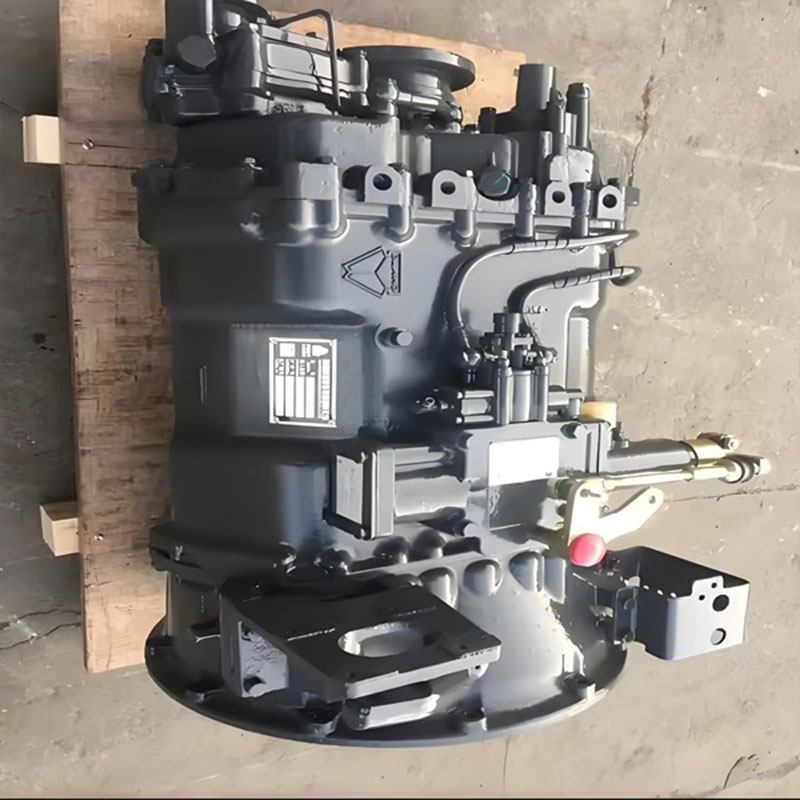

Przekładnia ślimakowa z silnikiem przekładniowym redukcyjnym

Przekładnia ślimakowa z silnikiem z przekładnią redukcyjną wyprodukowana i dostarczona przez firmę Skyond to wysokowydajne rozwiązanie do przekładni przeznaczone do różnych zastosowań motoryzacyjnych i przemysłowych. Zaprojektowana tak, aby wytrzymać duże obciążenia momentem obrotowym i pracę ciągłą, skrzynia biegów odgrywa kluczową rolę w regulacji redukcji prędkości i poprawie wydajności mechanicznej układów napędowych i systemów maszyn ciężarówek.

Będąc częścią profesjonalnego łańcucha dostaw SKD komponentów do ciężkich zastosowań, produkt ten jest starannie pozyskiwany z dobrze utrzymanych pojazdów o niskim przebiegu. Każda jednostka jest sprawdzana, testowana i ponownie kwalifikowana przed dostawą, co gwarantuje, że geometria przekładni wewnętrznej, współosiowość wałów i działanie ślimaka mieszczą się w akceptowalnych granicach technicznych.

Produkty te są szeroko kompatybilne z platformami ciężarówek, takimi jak HOWO i Shacman, co czyni je opłacalnym, a jednocześnie niezawodnym rozwiązaniem do konserwacji floty, wymiany maszyn i modernizacji przemysłowych.

Specyfikacja produktu

Przegląd produktu

Przekładnia ślimakowa silnika z przekładnią redukcyjną została zaprojektowana tak, aby przekształcać sygnał wejściowy o dużej prędkości i niskim momencie obrotowym na sygnał wyjściowy o niskiej prędkości i wysokim momencie obrotowym. To sprawia, że ​​jest on niezbędny w pojazdach o dużej ładowności i systemach przemysłowych, gdzie wymagane jest kontrolowane wzmocnienie ruchu i momentu obrotowego.

Konstrukcja przekładni ślimakowej zapewnia:

· Płynne przenoszenie momentu obrotowego

· Wysoki stopień redukcji w kompaktowej przestrzeni

· Zdolność samoblokowania (w określonych konfiguracjach)

· Zredukowane wibracje i hałas podczas pracy

Niezależnie od tego, czy jest stosowana w układzie przeniesienia napędu ciężarówki HOWO, czy w przenośnikach przemysłowych, ta skrzynia biegów zapewnia stabilną i przewidywalną moc mechaniczną w warunkach dużego obciążenia.

Kluczowe zalety

1. Doskonała integralność mechaniczna

Wszystkie pozyskiwane jednostki pochodzą ze starannie wybranych pojazdów o niskim przebiegu lub kontrolowanych systemów przemysłowych. Każda skrzynia biegów przechodzi kontrolę mechaniczną, która zapewnia, że ​​powierzchnie zazębienia przekładni i ustawienie wałów pozostają w bezpiecznych granicach eksploatacyjnych.

2. Technologia wysokiej twardości powierzchni

Elementy ślimaka poddawane są zaawansowanym procesom nawęglania i obróbki cieplnej, uzyskując twardość na poziomie 56–62 HRC. To znacznie poprawia odporność na zużycie i wydłuża żywotność w warunkach wysokiego momentu obrotowego.

3. Stabilna i precyzyjna redukcja prędkości

Układ napędu ślimakowego zapewnia stały współczynnik redukcji, zapewniając płynne przenoszenie mocy. Zmniejsza to wstrząsy mechaniczne i poprawia stabilność operacyjną w środowiskach o zmiennym obciążeniu.

4. Kompaktowy projekt konstrukcyjny

Konstrukcja obudowy ze stopu aluminium i żeliwa pozwala na osiągnięcie równowagi pomiędzy wytrzymałością i redukcją masy. Ta zwarta konstrukcja ułatwia instalację w ograniczonych przestrzeniach mechanicznych.

5. Ekonomiczne rozwiązanie przemysłowe

W porównaniu z zupełnie nowymi zespołami skrzyń biegów, te poddane kontroli jednostki oferują znaczne oszczędności przy jednoczesnym zachowaniu niezawodnej wydajności, co czyni je idealnymi dla operatorów flot i warsztatów naprawczych.

Struktura materiałowa i inżynieryjna

Przekładnia ślimakowa silnika z przekładnią redukcyjną została starannie zaprojektowana z wykorzystaniem wysokiej jakości materiałów i precyzyjnej inżynierii, aby zapewnić niezawodność, wydajność i długoterminową stabilność działania. Każdy komponent jest starannie wybierany i przetwarzany, aby spełnić rygorystyczne wymagania systemów pojazdów ciężarowych o dużej ładowności i maszyn przemysłowych.

1. System mieszkaniowy

Obudowa skrzyni biegów została zaprojektowana tak, aby zapewnić maksymalną integralność strukturalną przy jednoczesnej optymalizacji masy i rozpraszania ciepła. W zależności od wielkości i przeznaczenia stosuje się różne materiały:

Rozmiary 025–090: Obudowa ze stopu aluminium ADC12

Lekka konstrukcja zmniejsza całkowitą masę pojazdu lub maszyny.

Doskonała odporność na korozję zapewnia trwałość w środowiskach wilgotnych, słonych lub agresywnych chemicznie.

Wysoka przewodność cieplna poprawia odprowadzanie ciepła, utrzymując stabilną temperaturę pracy nawet przy ciągłym obciążeniu.

Rozmiary 110–150: Obudowa żeliwna HT200

Konstrukcja o wysokiej wytrzymałości, wytrzymująca duże obciążenia mechaniczne i obciążenia momentem obrotowym.

Doskonała odporność na zużycie i uderzenia, do długotrwałego stosowania w zastosowaniach przemysłowych i budowlanych.

Solidna konstrukcja zapewnia precyzyjne ustawienie przekładni w warunkach dużych wibracji, zapewniając niezawodne działanie przekładni.

To podejście oparte na dwóch materiałach gwarantuje, że każda skrzynia biegów, niezależnie od rozmiaru, osiąga optymalną równowagę pomiędzy wytrzymałością, wagą i wydajnością cieplną.

2. Konstrukcja wału ślimakowego

Wał ślimakowy jest głównym elementem skrzyni biegów, odpowiedzialnym za przenoszenie wysokiego momentu obrotowego i efektywne zmniejszanie prędkości. Zastosowano zaawansowane materiały i precyzyjną inżynierię, aby zmaksymalizować trwałość i niezawodność:

1. Materiał: stal stopowa 20Cr, znana z doskonałej wytrzymałości i wytrzymałości.

2. Profil: Ewolwentowa, precyzyjna geometria ZI zapewnia dokładne zazębienie z kołem ślimakowym, minimalizując luz i poprawiając przenoszenie momentu obrotowego.

3. Obróbka powierzchni: Nawęglanie i precyzyjnie szlifowane w celu uzyskania utwardzonej warstwy powierzchniowej o grubości 0,3–0,5 mm, zapewniającej wysoką odporność na zużycie i wytrzymałość zmęczeniową.

4. Zaleta: Te zabiegi i wybory konstrukcyjne zapewniają, że wał ślimakowy może wytrzymać duże, ciągłe obciążenia bez odkształceń, zachowując płynną i stabilną pracę przez dłuższy czas.

3. Skład koła ślimakowego

Koło ślimakowe działa w precyzyjnej koordynacji z wałem ślimakowym, zmniejszając prędkość i zwiększając moment obrotowy. Materiały i przetwarzanie są starannie dobierane w celu zwiększenia wydajności i trwałości:

Materiał: stop brązu cynowego CuSn10-1, najwyższej jakości materiał odporny na zużycie.

Cechy: Wysoki opór tarcia i niski współczynnik tarcia ślizgowego, co zmniejsza straty energii i wytwarzanie ciepła podczas pracy.

Korzyści: Zapewnia płynne przełączanie biegów, minimalizuje odkształcenia związane z rozszerzalnością cieplną i zapewnia stałą wydajność w warunkach zmiennego obciążenia.

Aplikacje produktów

Wszechstronność przekładni ślimakowej z silnikiem z reduktorem umożliwia obsługę wielu sektorów:

Systemy pojazdów ciężarowych

Wywrotki HOWO: Wysoka redukcja momentu obrotowego do transportu ciężkich ładunków.

Samochody ciężarowe Shacman: niezawodna przekładnia do zastosowań w transporcie towarowym na duże odległości.

Systemy przekładni Sinotruk: Kompatybilność ze standardowymi układami napędowymi samochodów ciężarowych.

Pojazdy do transportu budowlanego: Płynna i stabilna praca w trudnych warunkach pracy.

Maszyny Przemysłowe

1. Systemy przenośników taśmowych – Precyzyjna redukcja prędkości w celu ciągłego transportu materiałów.

2. Sprzęt do transportu materiałów – zapewnia płynną kontrolę ruchu i momentu obrotowego w przypadku ciężkich ładunków.

3. Zautomatyzowane linie produkcyjne – Utrzymuje stałą wydajność maszyn montażowych i przetwarzających.

4. Napędy maszyn górniczych – Trwałe i odporne na zużycie w ekstremalnych warunkach obciążenia i ścierania.

Sprzęt inżynieryjny

Hydrauliczne układy pomocnicze – Niezawodne przekształcanie momentu obrotowego w urządzeniach napędzanych hydraulicznie.

Mechanizmy podnoszące ciężkie – Wsparcie o wysokim momencie obrotowym dla dźwigów i wind przemysłowych.

Przemysłowe systemy konwersji momentu obrotowego – Stabilna i precyzyjna redukcja prędkości do specjalistycznych zastosowań w maszynach.

Ten szeroki zakres zastosowań pokazuje możliwości adaptacji skrzyni biegów, zarówno w pojazdach ciężkich, maszynach przemysłowych, jak i sprzęcie inżynieryjnym wymagającym precyzyjnej kontroli momentu obrotowego.

Jakie usługi świadczymy

Skyond świadczy kompleksowe usługi, aby zapewnić klientom niezawodne produkty i pełne wsparcie techniczne przez cały proces zakupu i aplikacji.

Techniczna komunikacja przedsprzedażowa

Przed produkcją lub wysyłką potwierdzamy wszystkie kluczowe parametry techniczne, aby zapewnić dokładne dopasowanie produktu. Obejmuje to wymiary, wymagania dotyczące momentu obrotowego, zgodność instalacji i warunki środowiska pracy. Dzięki temu procesowi klienci mogą z pewnością i precyzją wybrać najbardziej odpowiednią przekładnię ślimakową z silnikiem z przekładnią redukcyjną do swojego konkretnego zastosowania.

Przykładowe wsparcie testowania

Dostarczamy próbki jednostek do oceny przed zamówieniami masowymi. Klienci mogą przeprowadzać testy wydajności i kontrole kompatybilności w rzeczywistych warunkach pracy, co pomaga zmniejszyć ryzyko zakupu i zapewnia pełną pewność przed zakupem na dużą skalę.

Ścisła kontrola produkcji i jakości

Produkcja masowa odbywa się wyłącznie po zatwierdzeniu próbki. Każdy etap produkcji jest ściśle monitorowany przez doświadczonych techników i zespoły kontroli jakości, zapewniając spójne standardy produkcyjne i niezawodne działanie wszystkich przekładni.

Wsparcie techniczne posprzedażne

Oferujemy ciągłą obsługę posprzedażną, obejmującą doradztwo techniczne, pomoc w rozwiązywaniu problemów oraz, w razie potrzeby, rozwiązania w zakresie naprawy lub wymiany. Naszym celem jest zapewnienie długoterminowej stabilności działania i zadowolenia klientów.

Stabilne dostawy i szybka dostawa

Dzięki zaawansowanym systemom zarządzania magazynem i kontroli zapasów utrzymujemy duże możliwości dostaw zarówno w przypadku zamówień regularnych, jak i pilnych. Zapewnia to szybkie przetwarzanie, stabilną dostępność i niezawodną dostawę na całym świecie.

Dlaczego warto wybrać Skyond

Wybór niezawodnego dostawcy jest niezbędny, aby zapewnić wydajność i trwałość przekładni ślimakowej z silnikiem z przekładnią redukcyjną. Skyond, dzięki swojemu bogatemu doświadczeniu branżowemu, zaawansowanym procesom produkcyjnym i kompleksowemu systemowi usług, stał się zaufanym partnerem dla operatorów samochodów ciężarowych o dużej ładowności i użytkowników sprzętu przemysłowego. Oto pięć kluczowych powodów, dla których warto nas wybrać:

Bogate doświadczenie w branży pojazdów ciężarowych

Specjalizujemy się w układach przekładniowych do samochodów ciężarowych HOWO, Shacman i innych ciężkich pojazdów, a także w przemysłowych urządzeniach redukcyjnych. Nasza wiedza pozwala nam zapewnić precyzyjne dopasowanie rozwiązań i wsparcie techniczne dla różnych modeli pojazdów i warunków pracy.

Materiały i produkcja o wysokim standardzie

Kluczowe elementy wykonane są ze ślimaków ze stali stopowej 20Cr i odpornych na zużycie kół ślimakowych z brązu CuSn10-1. Dzięki nawęglaniu i precyzyjnej obróbce części te osiągają wysoką twardość, doskonałą odporność na zużycie i dłuższą żywotność.

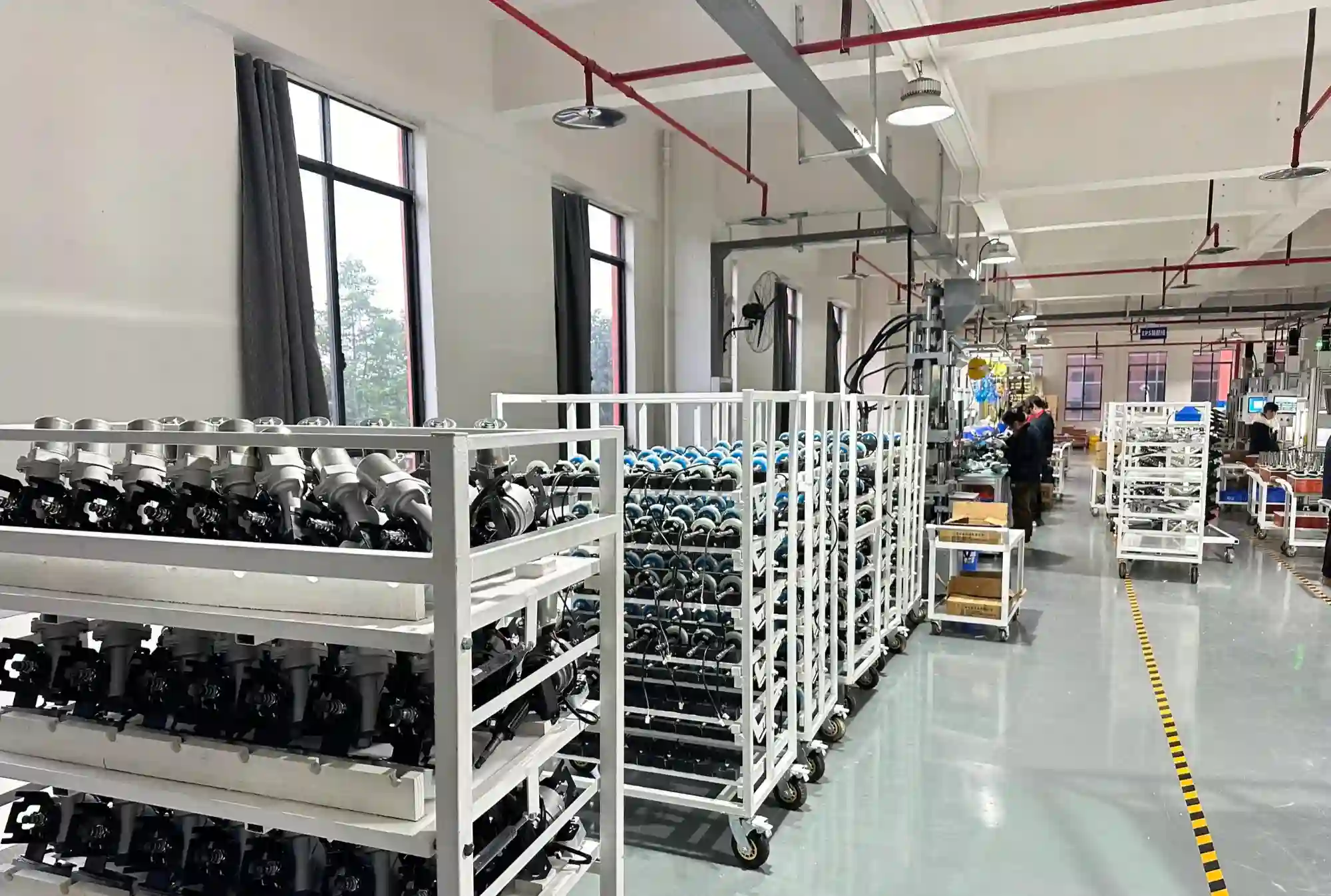

Inteligentne magazynowanie i wydajna dostawa

Dzięki ponad 10 000㎡ nowoczesnej, inteligentnej powierzchni magazynowej osiągamy precyzyjne zarządzanie zapasami i szybką realizację zamówień, znacznie poprawiając szybkość dostaw i zapewniając globalną niezawodność dostaw.

Ekonomiczne rozwiązania z kompleksowym wsparciem

Oferujemy jednostki o wysokiej wydajności po konkurencyjnych cenach, zapewniając jednocześnie pełne potwierdzenie przedsprzedażowe i obsługę posprzedażną, zmniejszając ogólne koszty konserwacji i zapewniając satysfakcję klienta.

Często zadawane pytania

P1: W jaki sposób Skyond zapewnia jakość skrzyni biegów?

Odp.: Każda przekładnia ślimakowa silnika z przekładnią redukcyjną przechodzi pełną kontrolę mechaniczną, w tym ocenę powierzchni przekładni, testy obrotowe i analizę hałasu, aby zapewnić stabilną pracę bez nietypowych wibracji.

P2: Co sprawia, że ​​materiał ślimakowy 20Cr jest lepszy?

Odp.: Stal stopowa 20Cr zapewnia wysoką twardość po nawęglaniu, dzięki czemu wał ślimakowy wytrzymuje duże obciążenia momentem obrotowym, zachowując jednocześnie długoterminową stabilność wymiarową.

P3: Czy te skrzynie biegów są kompatybilne z ciężarówkami HOWO?

O: Tak. Wiele jednostek zaprojektowano specjalnie dla wywrotek HOWO 371 i powiązanych systemów przekładni HW19710, zapewniając silną kompatybilność.

P4: Jaka jest żywotność używanej skrzyni biegów?

Odp.: W zależności od warunków obciążenia i konserwacji, sprawdzone używane jednostki mogą osiągnąć długie cykle serwisowe porównywalne z zespołami regenerowanymi.

P5: Czy te skrzynie biegów mogą być stosowane w maszynach przemysłowych?

O: Tak. Są szeroko stosowane w systemach przenośników, maszynach górniczych i zautomatyzowanych urządzeniach produkcyjnych wymagających stabilnej redukcji momentu obrotowego.
